Uçuş Zamanı Kırınımı (Time of Flight Diffraction - TOFD)

Tahribatsız Muayene (NDT) alanında, özellikle kaynaklı birleşimlerde ve kalın malzemelerde kusurları yüksek doğrulukla boyutlandırmak ve konumlandırmak için kullanılan çok güçlü bir ultrasonik yöntemdir: Uçuş Zamanı Kırınımı (TOFD). Klasik ultrasonik testten farklı olarak, TOFD kusurların yüzeylerinden yansıyan sinyaller yerine, kusurların uçlarından "kırınan" (diffracted) sinyalleri analiz eder.

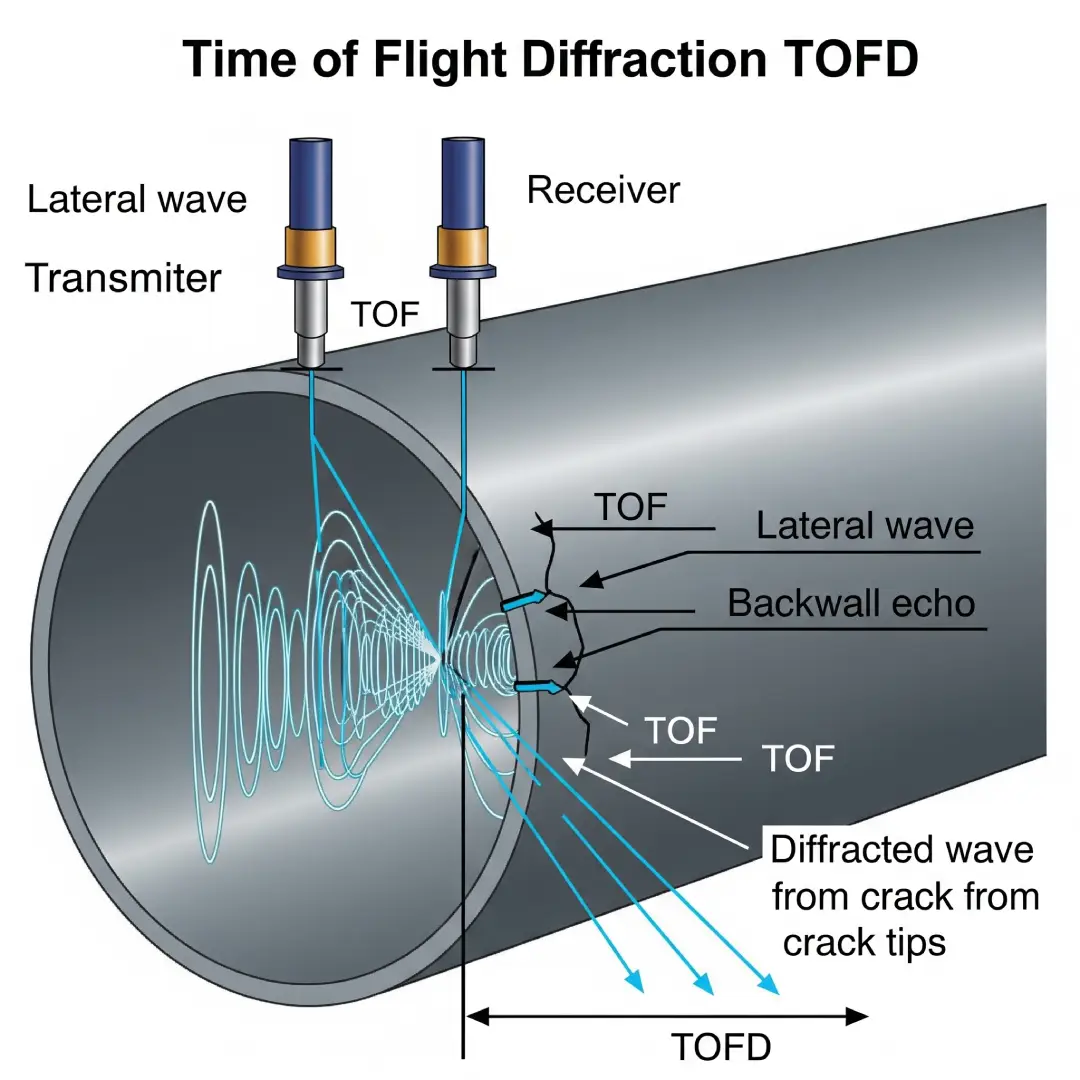

TOFD, genellikle bir verici ve bir alıcı olmak üzere iki ultrasonik transdüser kullanır. Bu transdüserler, test edilecek malzemenin yüzeyine belirli bir mesafede yerleştirilir. Verici transdüser geniş açılı bir ultrasonik ışın gönderir. Bu ışın, malzemenin içinde ilerlerken, bir kusurla karşılaştığında, kusurun üst ve alt uçlarından kırınım sinyalleri oluşur. Alıcı transdüser, bu kırınım sinyalleri ile birlikte, doğrudan malzemenin içinden geçen "Lateral Dalga" ve yüzeylerden yansıyan "Arka Duvar" sinyallerini algılar.

Kusurların uçlarından gelen kırınım sinyallerinin alıcıya ulaşma süreleri (uçuş zamanları) ölçülerek, kusurun derinliği ve boyutları son derece hassas bir şekilde belirlenebilir. TOFD sistemi, bu zaman farklarını kullanarak malzemenin içinde iki boyutlu (genellikle B-tarama) bir görüntü oluşturur ve kusurları net bir şekilde görselleştirir.

• Yüksek Boyutlandırma Doğruluğu: Özellikle çatlaklar, segregasyonlar ve cüruf kalıntıları gibi düzlemsel kusurların derinliğini ve yüksekliğini boyutlandırmada olağanüstü hassasiyet sunar.
• Hız ve Verimlilik: Geniş alanların hızlı bir şekilde taranmasına olanak tanır, bu da muayene süresini azaltır.
• Hacimsel Kapsama: Kaynaklı birleşimlerin tüm hacmini etkili bir şekilde muayene edebilir.
• Kusur Tipi Bağımsızlığı: Kusurun oryantasyonundan (yönünden) daha az etkilenir, bu da daha güvenilir sonuçlar verir.
• Gerçek Zamanlı Görüntüleme: Elde edilen veriler genellikle gerçek zamanlı olarak görüntülenebilir ve kaydedilebilir.

Uygulama Alanları:
TOFD, özellikle boru kaynakları, basınçlı kaplar, tanklar ve diğer kritik yapısal bileşenlerin kaynaklı birleşimlerinin muayenesinde yaygın olarak kullanılır. Enerji, petrol ve gaz, kimya ve imalat sanayilerinde güvenliği ve bütünlüğü sağlamak için vazgeçilmez bir araçtır.

Sonuç olarak, Uçuş Zamanı Kırınımı (TOFD), Tahribatsız Muayene alanında sunduğu yüksek doğruluk, hız ve gelişmiş boyutlandırma yetenekleriyle, özellikle zorlu kaynak muayeneleri için tercih edilen bir NDT yöntemidir. Malzeme kusurlarını bilimsel bir hassasiyetle ortaya koyar.
